KOTWA DO BETONU STALOWA MECHANICZNA 8X75MM - 1SZT. / LE-ZN

ELEMENTY KOTWY

• Oznaczenie na główce,
• Standardowa głębokość zakotwienia,
• Zredukowana głębokość zakotwienia,
• Nakrętka,
• Podkładka,
• Trzpień kotwy,
• Tuleja rozprężna.

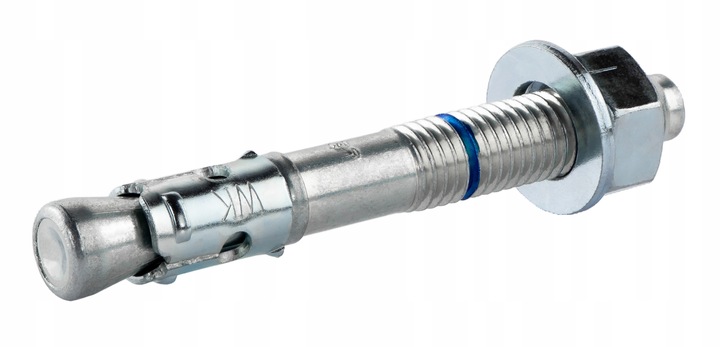

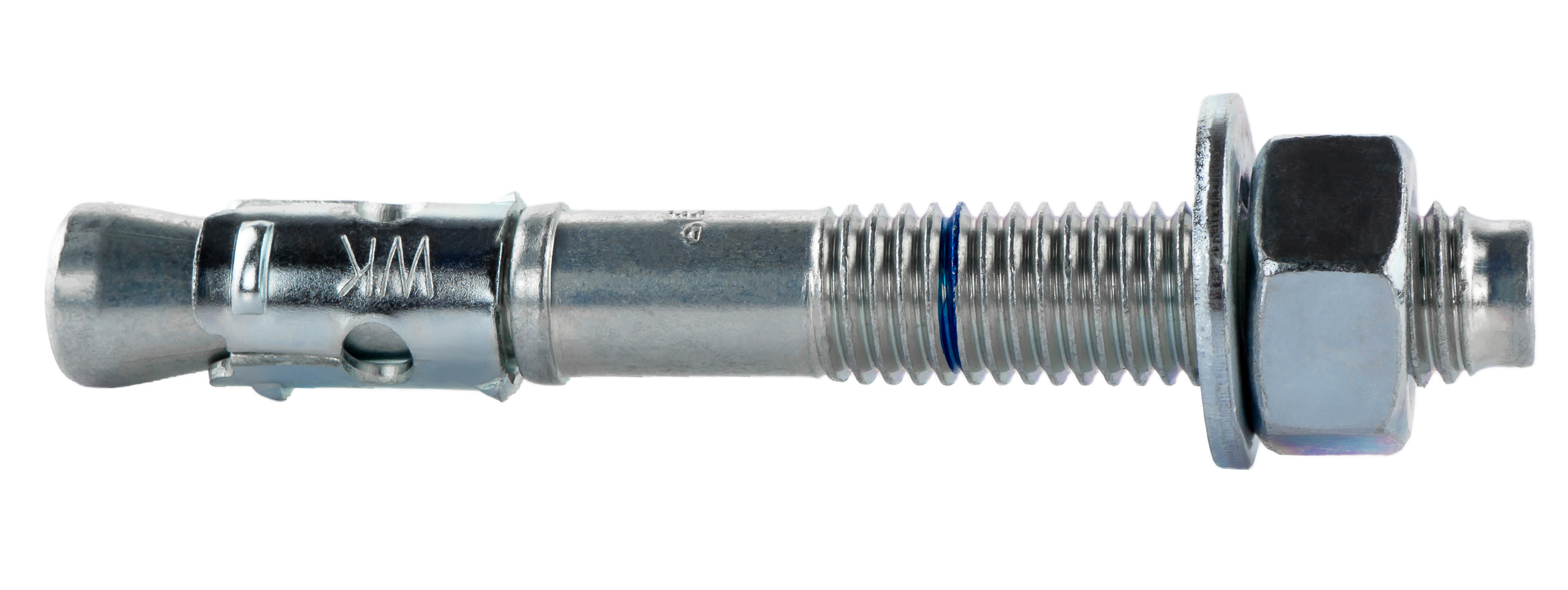

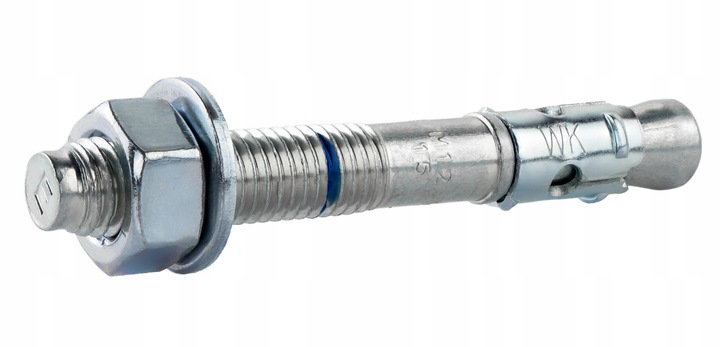

Kotwa mechaniczna LE-ZN składa się z nagwintowanego trzpienia zakończonego stożkiem rozpierającym, opaski rozporowej oraz nakrętki sześciokątnej i podkładki. Wykonana jest ze stali niskowęglowej i pokryta warstwą ocynku, co zapewnia ochronę antykorozyjną. Zamocowanie następuje poprzez dokręcenie nakrętki odpowiednim momentem, co powoduje przesunięcie opaski rozporowej i powstanie trwałego zakotwienia w podłożu.

SPECYFIKACJA

• [dw] średnica kotwy:  Ø 8,0 mm
• [Lw] długość kotwy: 75 mm
• [dp] średnica zew. podkładki: 15,8 mm
• [hef] efektywna głębokość zakotwienia: 40 mm
• [Tfix] maksymalna długość użytkowa: 20 mm
• [h1] głębokość wiercenia: 52 mm
• [hnom] głębokość zakotwienia nominalna: 47 mm
• [df] średnica otworu w montowanym elemencie: ≤ 10 mm
• [hmin] minimalna grubość podłoża: 100 mm
• [Tinst] moment dokręcający: 20 Nm
• rozmiar klucza: SW-13
• Gwint: M8
• Ilość: 1 szt.

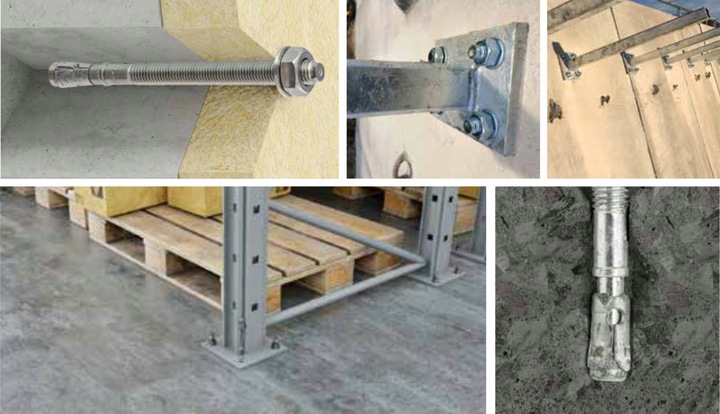

ZASTOSOWANIE

• Montaż elementów ozdobnych wewnątrz budynków.
• Montaż lekkich i średnich konstrukcji metalowych wewnątrz budynków.
• Montaż maszyn i urządzeń.
• Montaż balustrad wewnątrz budynków.
• Montaż barierek wewnątrz budynków.
• Montaż galanterii stalowej.

PODŁOŻE

• Beton zwykły niezarysowany zbrojony,
• Beton niezbrojony C20/25 – C50/60.

ZALETY I KORZYŚCI

• Najwyższe parametry wytrzymałościowe. Najnowocześniejszy park maszynowy oraz wieloletnie doświadczenie przełożyło się na produkty o najwyższych parametrach wytrzymałościowych. Nasze kotwy są dedykowane jako profesjonalne rozwiązanie do najbardziej odpowiedzialnych połączeń konstrukcyjnych.
• Odporność ogniowa R30 - R120. Kotwy posiadają odporność ogniową wpływającą na bezpieczeństwo połączeń w czasie pożaru. Wytrzymałość określona w warunkach pożaru od R30 do R120 pozwala znaleźć ekonomiczne połączenie dla każdego rodzaju branży dostosowane do wymaganej klasy odporności ogniowej.

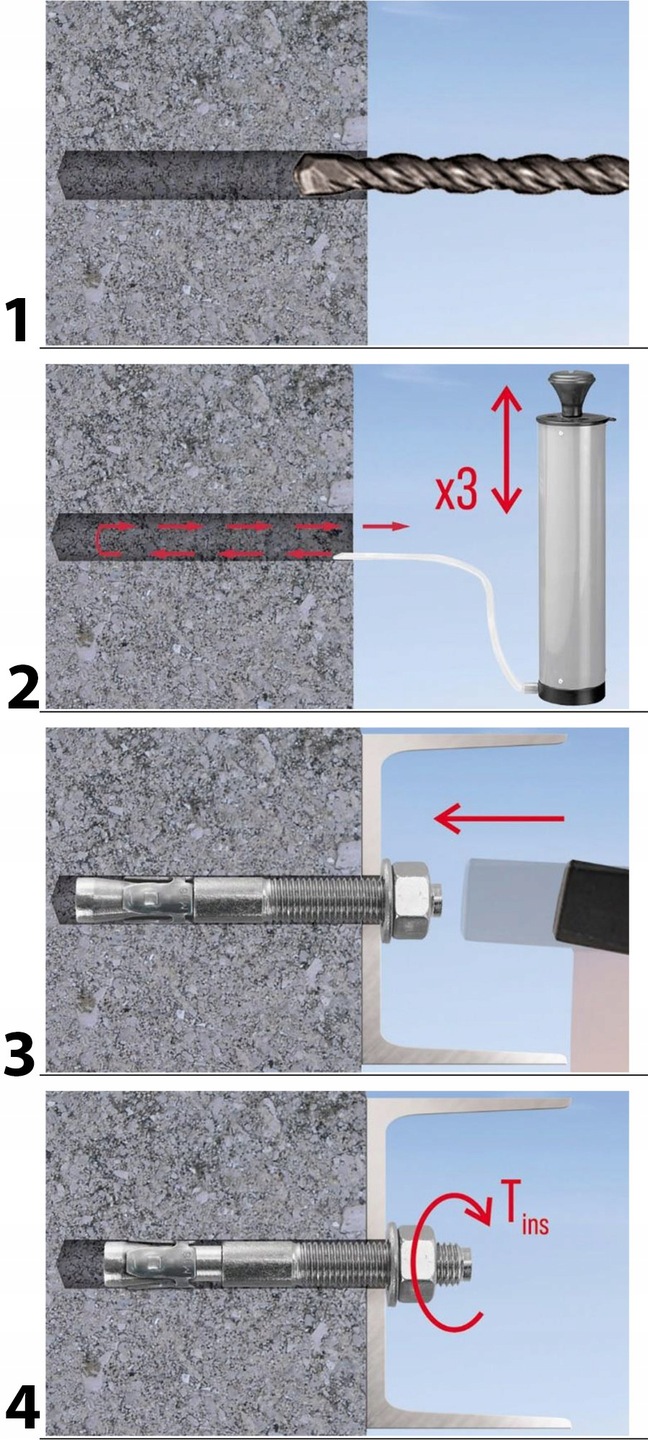

• Szybki i prosty montaż. Poprzez wbicie kotwy młotkiem we wcześniej wywiercony otwór i dokręcenie.
• Natychmiastowa obciążalność.
• Średnica otworu równa średnicy trzpienia kotwy.
• Dostarczana w formie fabrycznie zintegrowanej z nakrętką i podkładką.
• Formowana na zimno stal zapobiega pękaniu trzpienia podczas wbijania i dokręcania.

CERTYFIKATY

• Certyfikat Europejski ETA-20/0640- gwarancją najwyższej jakości
• Oferowane przez nas kotwy charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.
